| 產品概述

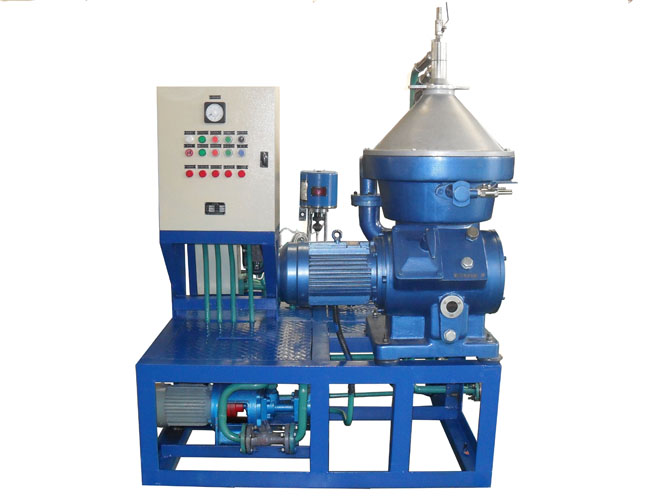

分離機單元就是將分離機、加熱裝置、供油泵及加熱器、傳感器和自動控制裝置、控制箱、底座、框架、管道、儀表、閥門等集成在一起、獨立完成分離機主功能和其輔助功能的設備或裝置的集成。
KYDH304SD-23型船用礦物油分離機主要應用在鋼質海船或內河船中重質燃料油的澄清和凈化處理，亦可應用于重柴油、潤滑油、液壓油和透平油的澄清和凈化處理，減緩柴油機或其它類型機器的磨損，延長機器和油料的使用壽命。本機型還可應用于其它領域內非均相懸浮液或乳濁液的分離。
該機型內轉鼓部件經過精確的動平衡校驗，具有高的可靠性以及運轉平穩、振動小、噪音低等優點；采用自清式轉鼓結構，結構可靠，分離性能好，用途廣泛；此外該機型還具有結構緊湊，占地面積小，操作簡單，使用方便，保養維修便捷，同檔機型中處理量大等特點。
船舶上安裝方便合理，分油模塊，大大減低船員的勞動強度，保障機器的可靠運轉，是船舶分油系統的首選設備。
本機型的設計、制造與驗收符合GB/T5745-2002《船用碟式分離機》
工作原理
KYDH304SD-23型分離機主要由轉鼓、垂直軸系、水平軸系、機架、測速裝置、剎車裝置、配水機構及電動機等組成。啟動過程平緩，加速均勻，有效防止電機和齒輪付過載。垂直軸系采用彈性支撐結構，有效的減少機器的磨損和減少轉鼓振動對整機的影響。
待分離物料進入轉鼓內碟片分離區分離，利用物料中的油、水、渣的不同密度在離心力場中獲得不同的離心力而進行分離。分離過的油經輕相向心泵輸出，水經重相向心泵輸出，固相雜質沉積在轉鼓內表面，通過操作水對轉鼓排渣動作的控制，定時排出機外。
主要技術參數
|
額定處理量 |
L/h |
3000 |
|
分 離 因 數 |
a/g |
10376 |
|
轉 鼓 轉 速 |
r/min |
8300 |
|
排 渣 方 式 |
|
全排型 |
|
凈油輸出壓力 |
MPa |
≤0.2 |
|
啟 動 時 間 |
min |
≤6 |
|
電 機 功 率 |
kW |
4 |
|
單 元 重 量 |
kg |
~800 |
|
單 元 外 型 尺 寸 |
mm×mm×mm |
1330×1305×1650 | |
